氣動放料閥結構圖

　　氣動放料閥是用執行器控制閥門，從而實現閥門開和關的一種閥門。適用于強氧化性介質及硝酸，醋酸，尿素等腐蝕性介質。

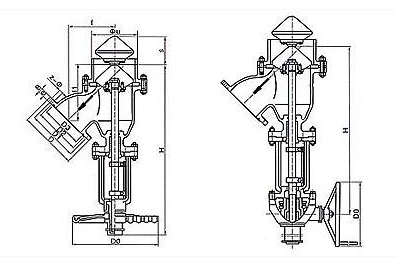

氣動放料閥結構圖

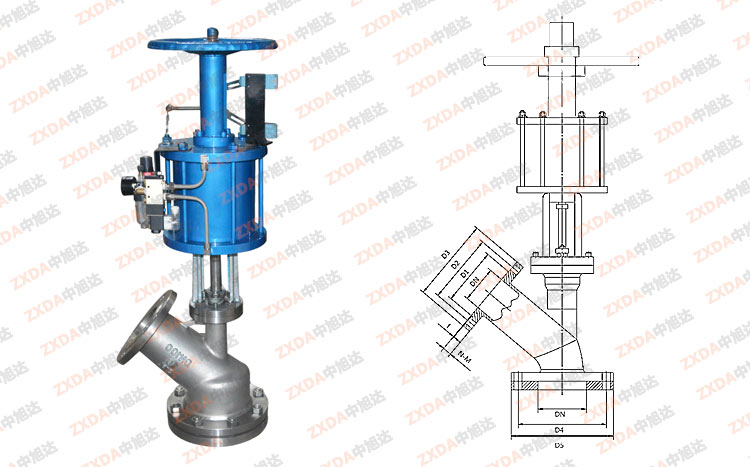

氣動放料閥結構圖展示

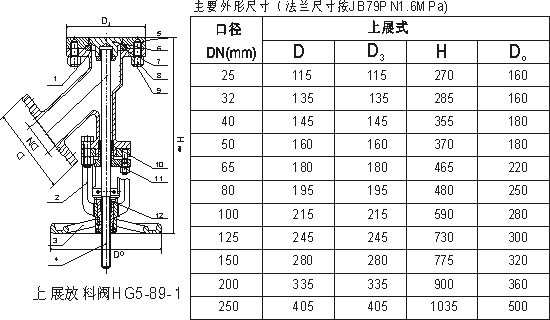

氣動放料閥結構示意圖

　　氣動放料閥是一種管道多向選擇性閥門，常用于不同原料的轉換，罐和其它容器的底部排料、放料、取樣和無死區關斷操作。借助于閥門底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在容器出口的殘留現象。閥體內腔有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕，并對密封圈進行特殊處理，具有高耐磨、耐腐蝕的功能。

　　氣動不銹鋼放料閥產品概述

　　一、氣動放料閥工作原理：

　　1、輕松轉動手輪，將切換手柄推移到（分）指示牌，即可進行氣動操作。

　　2、當氣源進入電磁閥后，電磁閥自動開戾上（或下）輸氣口，電磁閥接通電源時，閥門自動開啟，斷電時閥門自動關閉。紅色按鈕為手動調試使用開關按鈕。

　　3、當氣源進入氣缸上部時，將活塞推向下部，即關閉閥門。

　　4、當氣源進入氣缸下部時，將活塞推向上部，即開啟閥門。

　　5、連續作業時，按上述作往返動力。

　　二、手動放料閥工作原理：

　　1、關閉氣源，在無氣源壓力下，輕松轉動手輪，逐漸使切換手柄推移至（合）指示牌，即可進行手動操作。

　　2、轉動手輪，逆時針閥門開，順時針閥門關。

　　氣動不銹鋼放料閥產品用途及相關性能參數

　　主要參數：

　　連接方式：法蘭式

　　結構形式：Y型

　　適用介質：水，油品，蒸汽，弱酸堿介質、

　　傳動方式:氣動

　　一、產品用途及相關性能參數

　　廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

　　二、適用介質溫度：

　?。?）使用介質如水、、酒精、氨、碳酸鋇、苯(WCB材質的溫度使用-29℃-425℃)。

　?。?）使用介質如顆粒、油品、紙漿、二氧化碳?xì)?不銹鋼材質可使用溫度-60℃-232℃)。

　?。?）嚴禁使用含氟離子液體(如HF等)也不能用強堿及磷酸(溫度小于150℃,濃度＞30%)。（4）不銹鋼的一般工作溫度≤150℃，壓力范圍0.6-2.5MPA，超過此規定訂貨時要說明。

　　三、耐腐蝕性：

　?。?）聚四氟乙烯與金屬粘結性優良，抗拉性一般，耐稀酸、濃酸等。

　?。?）使用介質如顆粒、油品、紙漿、二氧化碳?xì)?不銹鋼材質可使用溫度-60℃-232℃)。

　?。?）嚴禁使用含氟離子液體(如HF等)也不能用強堿及磷酸(溫度小于150℃,濃度＞30%)。（4）不銹鋼的一般工作溫度為-5℃-225℃，壓力范圍0.6-1.6MPA，超過此規定訂貨時要說明。

　　四、安裝注意事項：

　?。?）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。

　?。?）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。

　?。?）、對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
